戶所處區域在戈壁灘上，準備在20 公里范圍內安裝1200個探測設備，選用基站進行遠距離數據監測和傳輸。考慮到客戶實際需求，公司決定在深圳區域?qū)ふ掖蠓秶諘绲貛M客戶需求環境進行現場測試。此前半年， 公司 也已經多次進行LoRa最大空空通訊距離的測試，測試結果得到了Semtech公司的高度認可。
此次將網關路由器部署在南山高山上空曠的觀景臺，此處海拔約287米。節點隨車在廣深沿江高速上從前海往東莞虎門方向移動進行空空地距離測試。
在最佳環境下，LoRa的最大空空通信距離可達15公里。這次測試中， 使用LoRaWAN的參數(帶寬=125kHz,編碼率=4/5,擴頻因子=12,約300bps)，因?yàn)?70M頻段有使用限制，網關發射功率選擇17dBm。
1、測試地區概貌

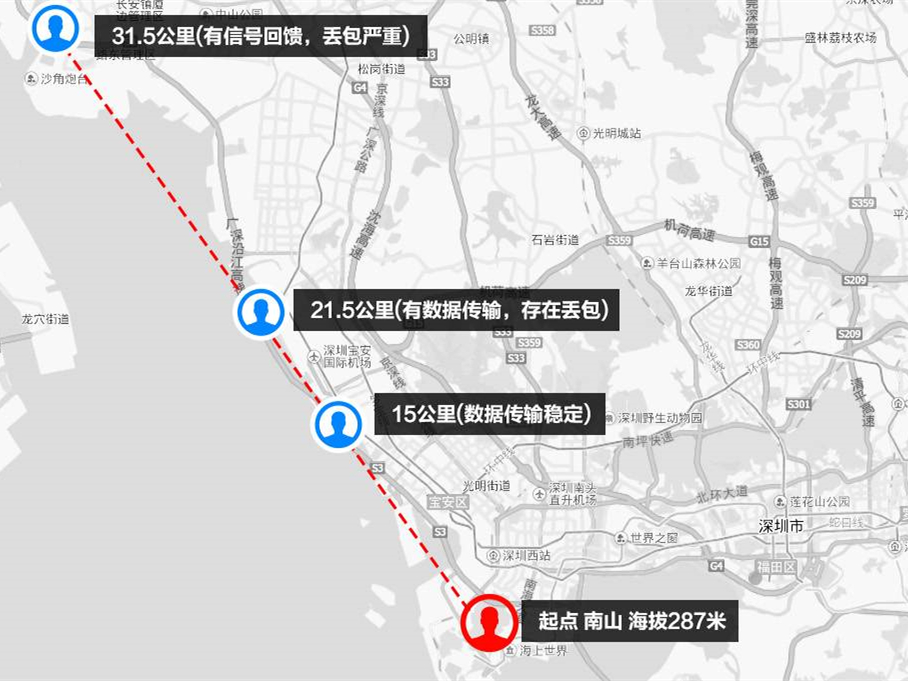

本次LoRa空空平行可視距離測試區域的概貌。首先將發射模塊放置在起點位置，在平行可視距離范圍內，測試人員坐車從前海向?qū)毎参鬣l(xiāng)出發，分別在坪洲新村附近(8.5公里)、福永碼頭附近(15.1公里)、廣深沿江高速S3(21.5公里)、東寶河大橋(31.5公里)等進行通訊測試。測試起點位于深圳南山的觀景臺上，其他測試點和起點之間很空曠，有少量建筑物。
測試人員從南山觀景臺出發，走廣深沿江高速往虎門方向進行測試
2、測試方法

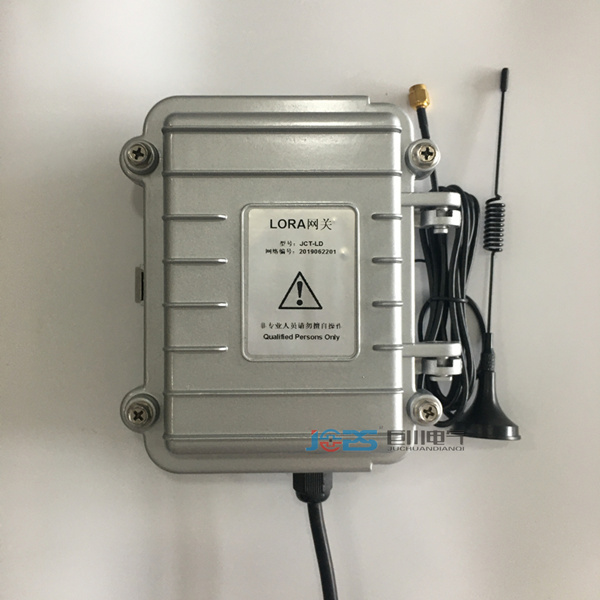

我們使用無線通信模塊。網關和節點的通信數據為LoRaWAN的數據，節點入網時候是23個字節，正常通信時是13個字節，設置節點LoRaWAN確認信息為true，入網后每隔5秒發送一個數據包，節點收到確認幀后，紅色LED閃爍，同時還接串口線，查看當時收到數據包的信號強度;網關使用8dBm的天線，頻率476.5M，發射功率設置17dBm。
我們把發射器放置在南山觀景臺上。如下圖所示，拿接收器沿廣深沿江高速朝西鄉方向前行，通過接口觀看設備的數據，可以看出有沒有接收到數據。
測試人員手拿接收器來查看信號強度
3、測試結果
坪洲新村附近(8.5公里)：此時，接收模塊的測試人員隨車前行，離發射的南山觀景臺約8.5公里。網關、節點正常收發，接收成功率高，信號穩定，無丟包，中間穿過路基旁邊低矮的樹叢等障礙物時，不影響任何接收信號。
福永碼頭附近(15.1公里)：此時，接收模塊的測試人員離發射觀景臺約15.1公里，在實際環境中，與Semtech公司所稱LoRa的最大空空通信距離接近，和理論值基本接近。這時，網關、節點正常收發，非常穩定。
廣深沿江高速S3(21.5公里)：此時，接收模塊的測試人員離發射觀景臺已經很遠，超出LoRa理論最大空空通訊距離，網關、節點偶有丟包。因客戶所在環境很空曠，無障礙物，不會對人類生活區造成影響，按照客戶需求提高網關的發射功率到20dBm，則無丟包。
東寶河大橋(31.5公里)：為了測試LoRa最遠信號距離，測試人員繼續前行，直到離發射觀景臺約31.5公里，進入東莞地區，丟包嚴重。此時，將發射功率調整到27dBm后，繼續測試，偶爾仍能收到通信數據。
工作人員沿途選取不同距離進行數據傳輸穩定性測試
4、測評總結
通過此次測試，首先證明了LoRa無線超長的通信距離，這對于物聯網建設將是一個很大的應用場景。其次， 已接近LoRa的最大空空通信距離，在無障礙物的最佳環境下，發射功率為17dBm時，可達15公里;發射功率為20dBm時，可達20公里，進一步驗證了LoRa技術的優勢。
