發展體育運動，增強人民體質，是我們從小喊大的運動會口號，隨著十三五全民健身場館計劃的落實，參加體育健身運動變得更加便利，全民健身熱情也進一步提高。計劃是新建或改擴建2000個以上體育公園、全民健身中心、公共體育場館等健身場地設施，補齊5000個以上鄉鎮（街道）全民健身場地器材，配建一批群眾滑冰場，數字化升級改造1000個以上公共體育場館，到2025年之前，縣、鄉鎮、行政村三級公共健身設施和社區15分鐘健身圈全覆蓋，可以說從一線城市到十八線小縣城，讓老百姓有處可玩，有地方可以消磨時光。三年新冠疫情還沒有結束，只有強健的體魄、更加飽滿的精神，戰勝疫情才有可能。 其中照明在體育場館中是十分重要的一個環節，它不僅要滿足各類體育比賽對場地的照度要求,而且對照度、光色、眩光都要達到一定的國際標準。對于觀眾席及其他區域的照明則要求能適應不同環境的不同需求，達到不同的照明效果。這不僅是燈具、光源上的選擇,還取決于控制系統的選擇及如何安排各部份照明的配合,準確地表達出各種比賽對照明的要求，選擇巨川智能照明管理系統是現代化綜合功能型體育場館的不錯的選擇。
一、照明要求:
我們建議各功能區按以下要求進行設計
開關控制：控制照明電氣回路開關。
調光控制：通過0-10V調節燈光亮度，可以無實現亮度0％-100％無障礙調節。
本地控制：各功能區域控制面板單獨控制或者場景控制。
遠程控制：通過網絡電腦遠程控制。
場景控制：根據控制區域的大小和回路來設置場景。
二、設計依據
《體育場館照明設計及檢測標準》JGJ 153-2007
《供配電系統設計規范》GB50052-2009
《低壓配電設計規范》GB50054-2011
《民用建筑電氣設計規范》JGJ16 -2008
《建筑設計防火規范》GB 5001 6-2014
《建筑照明設計標準》GB 50034-2013
《公共建筑節能設計標準》GB 50189-2015
三、需求分析
體育場館通常是燈具回路多、功率大、布燈分散的特點，并且使用時需要不同的場景來滿足不同的場合的功能需求。傳統的照明回路是從斷路器接到開關再到燈具上，因?yàn)轶w育場館回路多,造成去控制室的電纜眾多，所以橋架尺寸越走越大，同時消耗很多線材和和橋架。
而智能照明控制系統的輸出繼電器和斷路器一起安裝在配電箱內，多個配電箱分布在體育場館區域的各個地方，采用專用總線將多個配電箱連接起來,再用五類雙絞線接至現場控制面板，再連接到控制室,在控制室內就可以用面板來控制整個體育場館的照明了。通過這種方式，可以節省大量的線材和橋架。
傳統方式若要實現多點、區域控制等復雜的功能時線路特別復雜;而智能照明控制系統實現多點控制、區域控制等功能時的線路將非常簡單。
智能照明系統，按總線協議分為CAN總線協議和KNX總線協議兩類, CAN總線和KNX總線均屬于國際三大標準總線，目前大量用于工業控制現場，其擁有強大的拓展性和兼容性能,對外可以485通信接口,采用Modbus- RTU協議，可與BAS系統對接,也可與火災報警、門禁等系統進行聯動;
CAN系統最大可支持146262個模塊的超大容量，本系統最多可有14個區域，每個區域可分62條線路,每條線路又可支持62個模塊; KNX系統最大可支持151564個模塊的超大容量，最多可有15個區域，每個區域可分15條線路，每條線路又可支持64個模塊。
4.2、系統工作原理
智能照明系統基于現場控制總線，集多種照明控制方式(面板、場景、時鐘、后臺等), 對建筑的照明回路終端進行集中管理和監控的智能化系統?？筛鶕?jù)各領域的應用需求不同,定制的控制方式，對終端照明燈具進行遠程控制開關、調光、分時段變換和集中管理等操作。通過照明控制器，對負載的供電線路進行控制，照明控制器接受管理后臺以及其他控制終端的控制信號，通過的控制信號的分析處理，最終作用于燈具回路，以實現燈具的管理控制,同時，控制模塊之間相互通過總線相連,借助總線通信技術實現系統聯網，即可使各個分散的操作的元件有機結合起來，又使安裝在控制箱和暗盒的元件能獨立運行。
系統為全分散式總線,
每個總線器件都有微控制器(內含CUP, RAM, ROM, EEROM),能獨立處理總線數據?？偩€的元件都已實現智能化，每個通過編程后的總線器件都可獨立接收和發送總線控制狀態信號。
這意味著的各元件既可獨立完成諸如開關、控制、監視等工作,又可根據要求進行不同組合, 從而實現不增加元件數量而使功能倍增的效果。 對外可以485通信接口,采用Modbus- RTU協議，可與BAS系統對接,可與火災報警、門禁等系統進行聯動; CAN系統最大可支持146262個模塊的超大容量，本系統最多可有14個區域，每個區域可分62條線路,每條線路又可支持62個模塊; KNX系統最大可支持151564個模塊的超大容量，最多可有15個區域，每個區域可分15條線路，每條線路又可支持64個模塊。
4.2、系統工作原理
智能照明系統基于現場控制總線，集多種照明控制方式(面板、場景、時鐘、后臺等), 對建筑的照明回路終端進行集中管理和監控的智能化系統?？筛鶕?jù)各領域的應用需求不同,定制的控制方式，對終端照明燈具進行遠程控制開關、調光、分時段變換和集中管理等操作。
通過照明控制器，對負載的供電線路進行控制，照明控制器接受管理后臺以及其他控制終端的控制信號，通過的控制信號的分析處理，最終作用于燈具回路，以實現燈具的管理控制,同時，控制模塊之間相互通過總線相連,借助總線通信技術實現系統聯網，即可使各個分散的操作的元件有機結合起來，又使安裝在控制箱和暗盒的元件能獨立運行。系統為全分散式總線,
每個總線器件都有微控制器(內含CUP, RAM, ROM, EEROM),能獨立處理總線數據?？偩€的元件都已實現智能化，每個通過編程后的總線器件都可獨立接收和發送總線控制狀態信號。
這意味著的各元件既可獨立完成諸如開關、控制、監視等工作,又可根據要求進行不同組合,從而實現不增加元件數量而使功能倍增的效果。

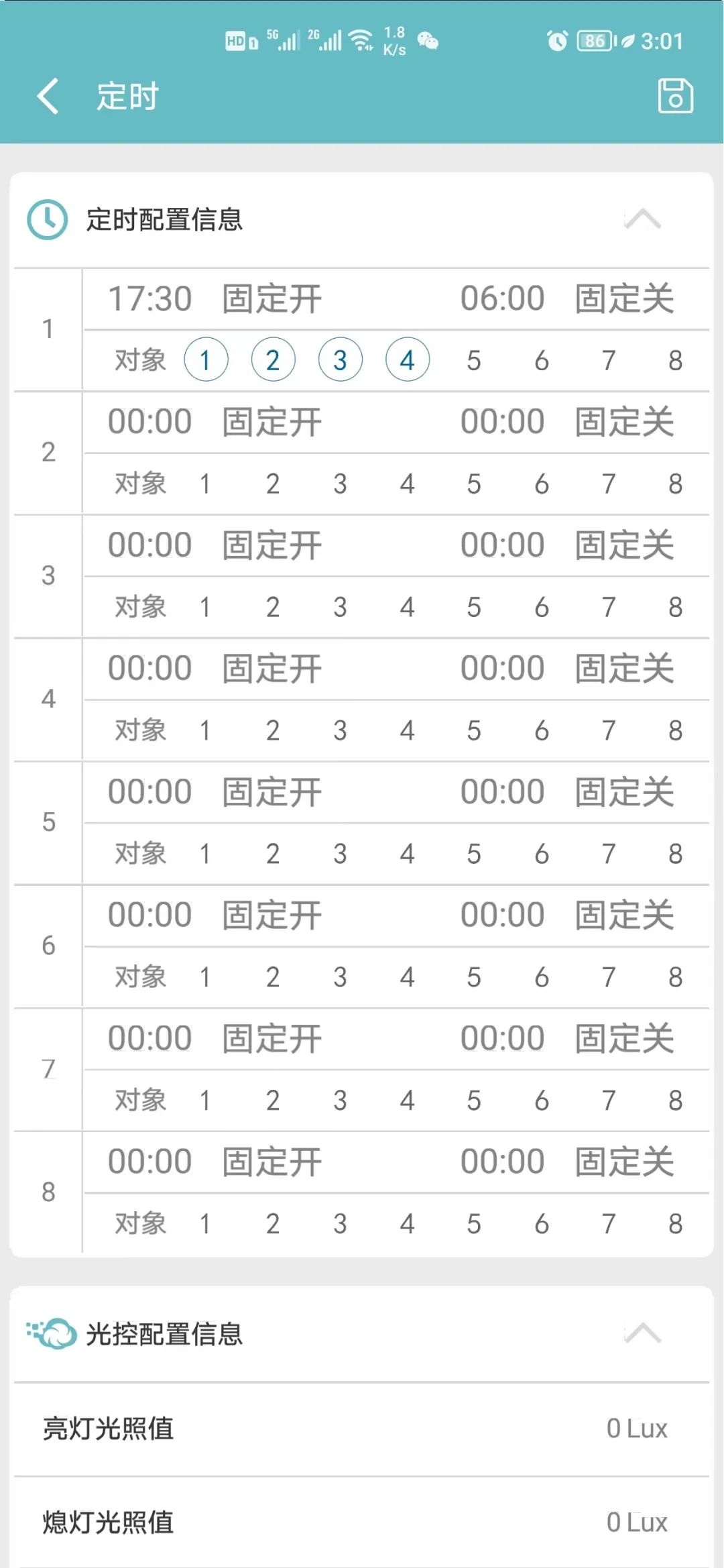

1)定時管理:
根據工作場所對環境在不同時間段,對照度的需求程度,合理設置燈光運行時間段,系統在相應時間段自動運行燈光組合模式，保證正常照度的同時，合理節省能源，減少浪費
2)傳感器聯動控制
通過紅外傳感器對人體識別，聯動當前區域的燈光回路開啟,保證有人是正常的環境照度,當人離開后，燈光回路延時關閉; .
3)中控平臺集中管理:
本系統通過智能照明管理平臺，實現對照明系統的統一管理，包括照明燈具狀態實時監測、照明回路實時控制、實時數據列表、歷史數據查詢、圖形組態呈現等。
4.3分區設計及功能說明
體育場館按照不同方式可以進行不同的分類。按建筑區域可分為:主賽場地、一般場地、配套功能區等;按功能需求可分為:休息室照明、停車場照明、功能性房間照明等;按比賽項配套功能區等;按功能需求可分為:休息室照明、停車場照明、功能性房間照明等;按比賽項目和級別標準可分為:比賽時照明、訓練時照明、電視直播照明、平時照明等。無論從哪個角度來看，這些場合照明的標準照度值、使用功能和控制方式都不均相同。
體育場館主賽場地照明的控制是一項功能性強、技術性高、難度較大的控制系統。要最大限度滿足各種體育項目比賽要求，有利于運動員技術水平的最佳發揮，有利于裁判員的正確評判，特別是在彩色電視對比賽期間進行實時轉播中，要保持整個賽區照明的照度、照明的質量穩定，這就要求照明的垂直照度、均勻照度、立體感、顯色指數、光源的色溫達到一定的標準。
綜合型體育管的照明要適合多類運動項目的比賽、訓練及其他使用要求。比賽場地很多情況下不只是一塊而是兩三塊場地同時進行;而且在同一場地進行同-比賽對亮燈的模式在不同的時間段也不盡相同，如觀眾進場、開幕、比賽準備、正式比賽、場間休息、結束散場等。主賽場地是體育場館的主體部分，預設置不同的照明控制模式:全開模式、全關模式、電視轉播模式、觀眾席照明模式、應急照明模式。
其他場館主要作為一般比賽時所用，根據比賽的不同項目和級別，將各個場館設置的基本控制模式為:比賽模式、電視轉播模式、訓練模式、觀眾入退場、清潔模式、應急照明模式。
同時由于比賽場地照明控制考慮到其特殊性,在其控制策略中還加入了以下功能:
(1)為減少整個回路的啟動電流,在每種模式下需啟動的每盞燈具或每組燈具按順序啟動。
(2)其他控制系統根據需要可通過平板進行遠程控制。
(3)通過照度傳感器檢測場地照度,記錄并顯示不同等級照明場景所需的照度是否滿足需要，如達不到要求則報警并提示改變燈組的開關狀態。
(4)通過安裝在室外的照度傳感器，可根據室外太陽光的強弱，自動調節入口接待處的燈光。充分利用自然光來節約能源，同時也給賓客提供了更加自然的環境。
智能照明部分材料清單參考
| 智能照明 | 1 | 管理服務器 | CPU≥i5-10400 ；內存≥16G ；機械硬盤≥1T；圖臺硬盤≥256G ；包含23寸顯示器；含正版WIN10操作系統 | 臺 |
| 智能照明 | 2 | 控制模塊 | 輸入電壓：DC 15-30V 靜態耗電：15mA/DC 24V 動態耗電：40mA/DC 24V 每回路輸出電流：10A 繼電器壽命：大于60,000次 保護：需外接斷路器 安裝方式：標準35mm導軌式安裝 繼電器電容負載：小于150&μF 輸出回路：8路繼電器 8路繼電器開關輸出單元 | 臺 |
| 智能照明 | 3 | 控制模塊 | 輸入電壓：DC 15-30V 靜態耗電：15mA/DC 24V 動態耗電：40mA/DC 24V 每回路輸出電流：10A 繼電器壽命：大于60,000次 保護：需外接斷路器 安裝方式：標準35mm導軌式安裝 繼電器電容負載：小于150&μF 輸出回路：4路繼電器 4路繼電器開關輸出單元 | 臺 |
| 智能照明 | 4 | 單端口總線交換機 | 電源輸入： DC 15-30V 總線耗電： 40mA/DC 24V 可連接的子網數： 1個子網總線 信號接口：RJ45 安裝方式： 標準35mm導軌安裝 | 臺 |
| 智能照明 | 5 | 邏輯控制器 | 工作電壓 DC15~30V 總線耗電 15mA/DC24V 工作溫度 0℃~45℃ 工作相對濕度 <90% 儲存溫度 -20℃~+60℃ 儲存相對濕度 <93% | 臺 |
| 智能照明 | 6 | 電源 | 輸入電壓：AC 85-260V 50~60Hz 輸出電流：750mA 輸出電壓：DC24V 輸出紋波 ：少于150mV 安裝方式：35mm 丁導軌安裝方式 | 臺 |
| 智能照明 | 7 | 控制開關 | 單色液晶顯示屏 支持147種語言 自定義圖標和文字 內置溫度傳感器 工作電壓 ： 12~30V DC 總線耗電 ： 30mA/24V DC 工作溫度 ： －5℃~45℃ 工作相對濕度 ： <90% 儲存溫度 ： -20℃~+60℃ 儲存相對濕度 ： <93% | 個 |
| 智能照明 | 8 | 控制開關 | 4英寸720 × 720P HD顯示屏 內置距離傳感器，可自動喚醒屏幕 內置溫濕度傳感器 屏幕背光亮度可調 兩種顏色可選 支持KNX協議 工作電壓 : 12~30V DC 工作電流 : 120mA/24V DC 工作溫度 : -5℃~45℃ 工作相對濕度 : ≤90% 儲存溫度 : -20℃~60℃ 外殼材料: 玻璃，鋁，P | 個 |
| 智能照明 | 9 | 系統監控軟件 | 可提供設備及接口數據，支持第三方平臺軟件的數據調用，可提供每路控制模塊不同的UDP控制代碼，以便將燈光照明集成至建設項目總平臺；可在C/S架構服務器控制下，控制全部燈光回路；可自定義組合回路控制方式；定時控制開啟與關閉燈光 | 套 |
| 智能照明 | 10 | 通訊線纜 | 電纜類別：六類 電纜對數：4對 十字骨架材料：PE混合物 導體材料：無氧圓銅（純度99.99%） 導體線規：23AWG 絕緣材料：HDPE 屏蔽方式：U/UTP 電纜外徑：6.3±0.3mm | 米 |
| 智能照明 | 11 | 鋼管 | JDG20 | 米 |
| 智能照明 | 12 | 金屬軟管 | 20 | 米 |
部分項目案例：
四川文理學院蓮湖校區多功能綜合體育館工程項目
安徽界首市體育館雪碳工程
河南扶溝縣全民健身中心
四川資陽游泳館
