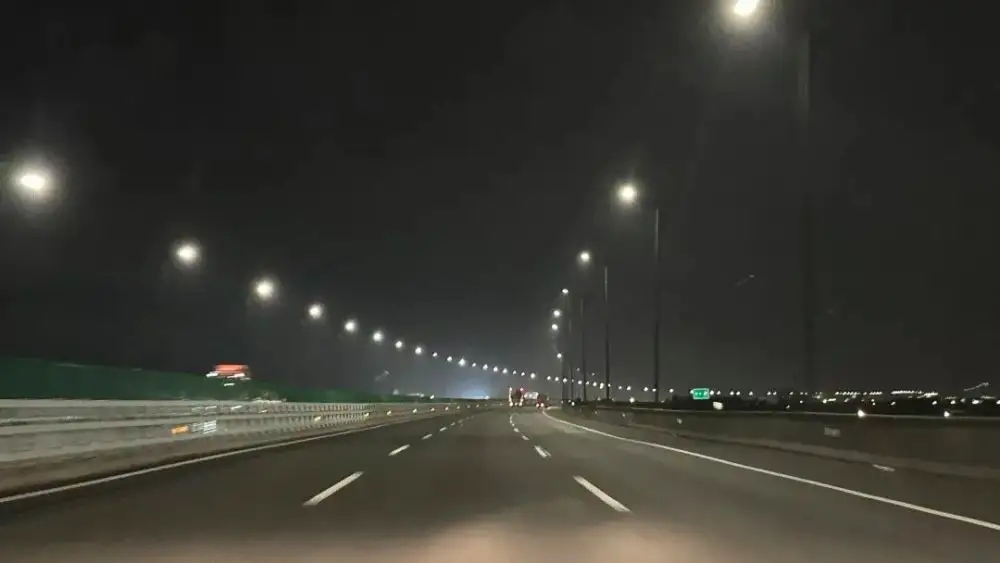

高速公路節能系統由監控后臺軟件（監控中心）、路燈節電器、GPRS通信模塊等構成。通過中國電信或中國移動GPRS公共無線網絡平臺，實時對路燈系統進行數據化和網絡化管理，包括經緯時控、光控、遠程監控等，通過路燈節電器對路燈供電總電源進行電源質量?jī)?yōu)化，分時段調控與穩定路燈供電電壓，有效提高節電率，節電率可達30%以上。智能通用穩壓限流節能裝置采用先進的電磁平衡節能調控技術，設備本身不產生諧波，同時節能電抗器串聯在電路中，能夠防止電源側的諧波傳輸至負載側，設備的輸出波形優于輸入，達到優化供電電源的目的。

智能通用穩壓限流節能裝置基本要求：
1 照明設備單元結構形式：雙電源切換回路、智能照明調控裝置（含功率設備和控制設備）、配出回路；
2 控制方式：光電和天文鐘控制；
3 由控制設備完成對照明設備單元內設備的控制、數據采集及數據上傳；通訊接口 RS485，并符合上級通訊要求；在電壓調節過程中，不向電網輸入任何高次諧波成分；
5 照明設備單元宜單獨組屏。
輸入電源參數：
1 電源電壓：交流 380V±10%，50Hz±1%；
2 接線方式：三相五線；中性點直接接地系統 TN-S（N 線不宜與 PE 線連接）；
3 雙電源切換回路
3.1 雙電源切換回路由一個雙電源切換開關和兩個斷路器組成，均采用四級開關，雙電源切換開關宜采用PC 級；
3.2 雙電源切換回路開關宜由三個位置，即 A 主供電、B 主供電和檢修位置；
3.3 雙電源切換回路設控制開關和指示燈；
3.4 雙電源切換回路設回路電流顯示和電壓顯示；
3.5 雙電源切換回路不設間隔層采集設備，其位置數據、模擬量數據由控制單元完成；
4 功率設備
4.1 功率設備輸出電壓：三相獨立閉環穩壓控制，常規輸出 176V～240V；輸出控制精度：±2%；
4.2 功率設備：三相功率可以 100%不平衡運行；
4.3 功率設備過載能力：1.0 倍額定電流時連續運行，1.5 倍額定電流時持續 30s，5倍額定電流時持續 2s；
4.4 功率設備效率：>98%；
4.5 功率設備保護功能：速斷保護、過電流保護、電流不平衡保護、溫度保護；
4.6 功率設備冷卻方式：自然空氣冷卻；
4.7 功率設備的結構為固定式；
8 功率設備不設間隔層采集設備，其位置數據、模擬量數據由控制單元完成；
配出回路
1 配出回路由直配回路和受控回路組成；
2 直配回路將照明電源直接送到下級配電系統；
3 受控回路通過接觸器將照明電源送到下級配電系統；
4 配出回路不設間隔層采集設備，其位置數據由控制單元完成；
控制設備
1 控制設備一般要求
a) 智能通用穩壓限流節能裝置由顯示模塊、采集模塊、控制模塊、存儲模塊、輸出模塊和通訊模塊組成；
b) 存儲模塊保存不少于 20 條數據，并保存一天的數據；
c) 控制設備自身有電源裝置，并在外部電源消失時使控制單元保持在休眠狀態，存儲模塊數據保持狀態；
2 顯示模塊要求
a) 可觸摸屏、中文顯示；
b) 報警、跳閘狀態顯示；工作狀態顯示；
c) 顯示要求如下：
雙電源切換回路、旁路回路、配出回路開關狀態和功率設備開關狀態；
3 系統參數：數字化參數設定，掉電參數保持；
4 控制方式：光電控制與天文時鐘控制進行“或”邏輯控制；

智能通用穩壓限流節能裝置包裝、運輸、儲存
符合GBI91規定的注意事項標志。
電氣設備一般采用木箱包裝，柜體底座應固定在包裝箱底板上。
外包裝應牢固可靠。具有一定的防潮、防塵措施：
設備在避免受到機械損傷和直接雨（雪）淋的條件下，可用任何運輸工具運輸。
設備應貯存在環境溫度為-10℃~+50℃，相對濕度不大于80%，周圍無腐蝕氣體的倉庫中，不宜長期在戶外儲存。
安裝、調試、維護
本公司負責根據用戶要求進行產品圖紙?jiān)O(shè)計及參數選擇，設備組裝調試完畢后，經檢測合格后方可出廠。
如用戶需要，我公司可負責現場安裝指導及調試服務，用戶提供必要的配合和協助。
用戶在遵守保管及使用規則的情況下，自設備安裝使用之日起12個月，或從發貨之日起14個月期限內，產品由于質量原因而發生損壞和不能正常工作，公司無償為用戶更換或維修。
訂貨須知
用戶應提供相關的設備用電參數，包括：使用的電壓等級、用電系統三相總功率、進出線方式等。
柜體的尺寸、顏色及柜體的安裝方式等，由我公司工程師進行設計并經用戶簽字確認后，方能最終確定。用戶明確裝置的功能（包括基本功能和增強功能），如有特殊要求在訂貨時提出。
