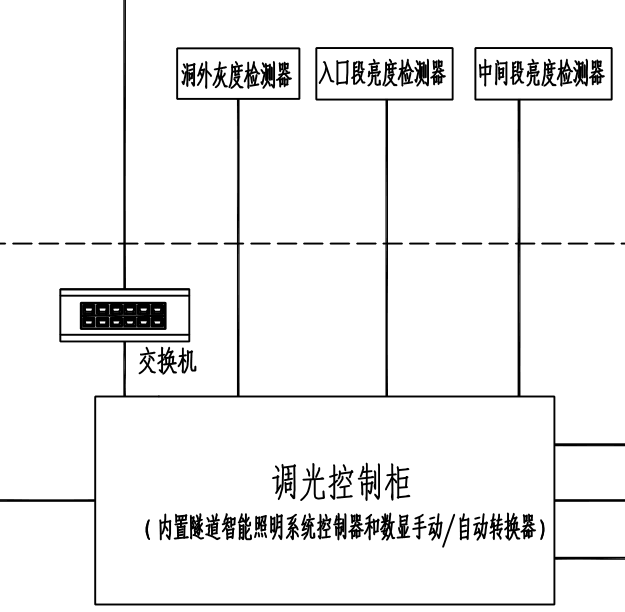

1.隧道照明集中控制器
隧道照明集中控制器能根據公路隧道洞外亮度變化情況對洞內入口各段加強照明的亮度進行跟蹤控制：洞外亮度越亮，洞內亮度也越亮，反之亦然。 隧道照明集中控制器能根據公路隧道洞外交通量大小情況對洞內亮度進行控制：在特定的交通量范圍內，流量越大，洞內亮度也越亮， 反之亦然。 當系統不帶交通量檢測器時， 能控制器中對交通量進行預置。
隧道照明集中控制器能根據公路隧道路面亮度情況， 自動補償燈具光衰， 使路面照度始終不低于標準要求。隧道照明集中控制器能與裝有隧道照明管理軟件的電腦進行通訊， 通過電腦能夠設置隧道照明集中控制器的相關參數， 包括系統時鐘，加強照明輸出功率百分比，基本照明白天和上半夜輸出功率百分比，基本照明下半夜輸出功率百分比，基本照明下半夜照明起止時間等，并顯示洞內外亮度變化曲線和調光曲線。
隧道照明集中控制器能對隧道淚內亮度進行實時地精細化調光，其相鄰兩次調光操作的時間間隔不大于2S，調光亮度等級不低于 100 級。隧道無級調光照明系統具有現場手動和自動兩種調節方式。
1）電源電壓： DC5V, -5V, 12V/24V;
2）額定功率： 15W
3）輸出控制電壓： 2×DC 0～5V，其中0V 對應最大功率， 5V對應最小功率（關斷燈具） ， 中間呈反向線性關系：
4）模擬信號輸入接口： 不少于4路4～20mA信號接口：
5）輸出控制級數： 256級：
6）輸出控制電流： 2×20mA;
7）洞外亮度檢測范圍：0～7000cd/m2
8）通訊： RS-485/RJ-45接口：
9）支持不少于8個回路調光；
10）工作環境溫度：－40～55℃：
11 ）帶數顯手/自動轉換功能：
①隧道無極調光柜具有兩路手動控制電壓調節功能， 可分別手動調節基本照明亮度和加強照明亮度， 調節范圍在DC0-5V之間。
②隧道照明集中控制器具有手動調光信號和自動調光信號的切換能力，可通過切換開關使輸出信號在手動信號和自動信號之間任意切換。
③能以數字形式同時顯示手動狀態下基本照明和加強照明的調光電壓值， 其顯示位數不低于4位， 誤差不大于2%。
④手動調光旋鈕能對基本照明燈具和加強照明燈具進行連續調光， 其調光的亮度等級不小于100級。
⑤手動/自動轉換器具有足夠的輸出能力，滿足隧道照明調光要求。
3.觸摸屏
1）具有兩路手動控制電壓調節功能，可分別手動調節基本照明亮度和加強照明亮度，調節范圍在DC0-5V 之間。
2）具有手動調光信號和自動調光信號的切換能力。
3）能以數字形式同時顯示手動狀態下基本照明和加強照明的調光電壓值， 其顯示位數不低于4位， 誤差不大于2%。
4）隧道無極調光柜手動調光能對基本照明燈具和加強照明燈具進行連續調光， 其調光的亮度等級不小于100 級。
隧道照明主要設各技術指標
1.LED 燈具
隧道照明燈具
滿足下列要求： 燈具選用截光型產品：
高效合理的配光：
具有適合公路隧道 特點的防眩裝置， 眩光要求滿足GB/T24969 的規定：
具有防腐長壽命的燈具殼體：
便于維護的快速鎖定機構：
燈具配件安裝易于操作， 并能調整安裝角度：
防護等級不低于IP65。
隧道照明無級調光控制表（示例）：
| 白晝/夜間 | 調光分級 | 洞外亮度Ced/ mz) | 回路控制 | 加強照明調光 | 基本照明調光 | |
| I | 1.OL20 (S) | 所有回路開 | 100% | 100% | ||
| II | 0.9L20 (S) | 90% | 100% | |||
| III | 0.8L20 (S) | 80% | 100% | |||
| IV | 0.7L20 (S) | 70% | 100% | |||
| 白晝 | V | 0.6L20 (S) | 60% | 100% | ||
| VI | 0.5L20 (S) | 50% | 100% | |||
| VII | 0.4L20 (S) | 40% | 100% | |||
| VIII | 0.3L20 (S) | 30% | 100% | |||
| IX | 0.2L20 (S) | 20% | 100% | |||
| X | 0.1L20 (S) | 10% | 100% | |||
| 夜間 | I | 0 | 加強照明回路關，基本照明回路開 | 60% | 19點至零點 | |
| II | 0 | 40% | 零點至6點 |
隧道照明LED燈具參數要求：
備注
LED 芯片采用一線品牌的、 成熟的功率型產品。 采用地?zé)嶙琛?散熱好、 耐高溫、 抗高壓的封裝及高折射率、 抗劣化封裝材料， 提高出光效率和降低熱阻，保證功率型 LED工作的穩定性、 可靠性及高效性。
1）采用隧道專用 LED燈具。
2）燈具的整燈光效大于等于150 lm/W （燈具的標稱功率指光源的有效功率〉。
3）隧道燈具的利用系數不低于0.8， 維護系數不低于0. 7
4) PN結至封裝底座的熱阻：大于等于9℃/W：在工作l小時后實測芯片角焊點溫度不得高于75℃。
5）燈具與器件裝配后， 滿負荷穩定工作1小時后， 實測芯片焊點、 電路板、燈具外殼三者溫差小于等于10℃。
6）燈具壽命不少于70000 小時，驅動電源采用一線品牌的、 成熟的產品，整體壽命不少于40000 小時， 光源在額定使用壽命期間， 其額定光通量不小于其初始光通量的70%。
7）色溫為4000K 左右：色溫一致性運土5%。
8）顯色指數不低于75 (RA大于等于75）。
9）燈具具有DC 0～5V的模擬信號調光接口。
10）燈具的驅動電源能接受DC 0～5V的模擬電壓控制信號， 并可根據信號電壓的大小， 調節電源的輸出電流， 進而調節 LED燈具的光通量， 其中信號電壓與電源的輸出電流里反向線 性關系，即 0V對電源的最大輸出電流（ 最高亮度），5V對電源的最小輸出電流（ 關斷燈具）。
11）隧道燈具電源的控制端的輸入電阻不低于 5MQ， 即使在斷電或故障狀態下也不得下降： 其控制端所需的控制電流不大于1uA
12） 電源在－40℃～＋50℃工作環境溫度、 AC220V土20%工作電壓和50土2 Hz工作頻率下 正常工作。 能在20～100%的控制輸出功率狀態下正常啟動。
13）燈具電源的輸出功率在0%～100%的范圍內連續可控。
14）控制端懸空時，燈具的工作狀態為滿功率狀態。
15）燈具的控制輸入端具有防止正負端之間短路和對外殼短路的能力。
隧道照明智能管理工作站
處理器：不低于酷睿17 10代處理器
內存：不低于8GB DDR4;
硬盤：配置容量不小于2TB, SATA3, 7200rpm，并配置容量不小于512GB的SSD;
配置1臺液晶顯示器：
液晶顯示器不小于 24 寸，分辨率不低于1080p， 亮度不低于300cd/M2，對比度500:1:
晌應時間不超過8ms;
數據接口 2×USB 2. 0, 4×USB 3.0
視頻輸出接口：l 個VGA、 l 個HDMI;
音頻接口：1l個音頻輸入接口， 1個音頻輸出接口，1個麥克風輸入接口：
配置標準鍵盤、 鼠標等；
網卡：集成千兆以太網網卡：
預裝操作系統：不低于正版Windows 10 專業版 64/32位。
工程實施時，應按照當時主流配置進行采購
照明管理軟件
隧道照明監控軟件應能實現對本項目隧道的實時監控與管理，具體內容包括：不同隧道界面切換，各隧道當前工作狀況顯示、 故障報警指示、 操作提示信息，洞外亮度、 洞內入口段亮度和中間段亮度的變化曲線圈形顯示， 加強照明和基本照明輸出功率變化曲線圈形顯示， 串口 配置、授時、基本照明參數讀取與設置、加強照明參數讀取與設置、車流量信息、工作記錄查 詢（包括實時的調光參數的變化曲線圈）、日志查詢、故障處理、 解除故障和退出等功能。
隧道無級調光照明系統、隧道照明集中控制器、隧道無極調光柜、隧道照明控制箱、隧道無極調光控制器 、PLC調光控制柜、隧道照明調光柜方案歡迎聯系。
