智能照明控制系統開關驅動器是系統最常用到的基礎元件，主要為開關控制，具有手動自動、反饋、消防強啟等功能及擴展功能。本文小編為您介紹兩個開關驅動器使用常見問題以及造成緣故，及問題排除辦法。 歡迎反饋指正，以便提高我們的服務效率。

但在遇到問題后，還是需要請您仔細閱讀產品說明書，特別是關于接線說明，布線及線纜說明。一般剛到的產品在產品完成后24小時和出廠前都會有至少兩次出廠檢驗，所以剛拿到的產品如果出現問題，一般多是布線、接線、線纜選用錯誤造成的，請檢查，如果檢查不出，請聯系技術員提供相關圖片或小視頻，以便快速解決問題。

關于模塊的接線分為兩種：弱電端的接線與強電端的接線；

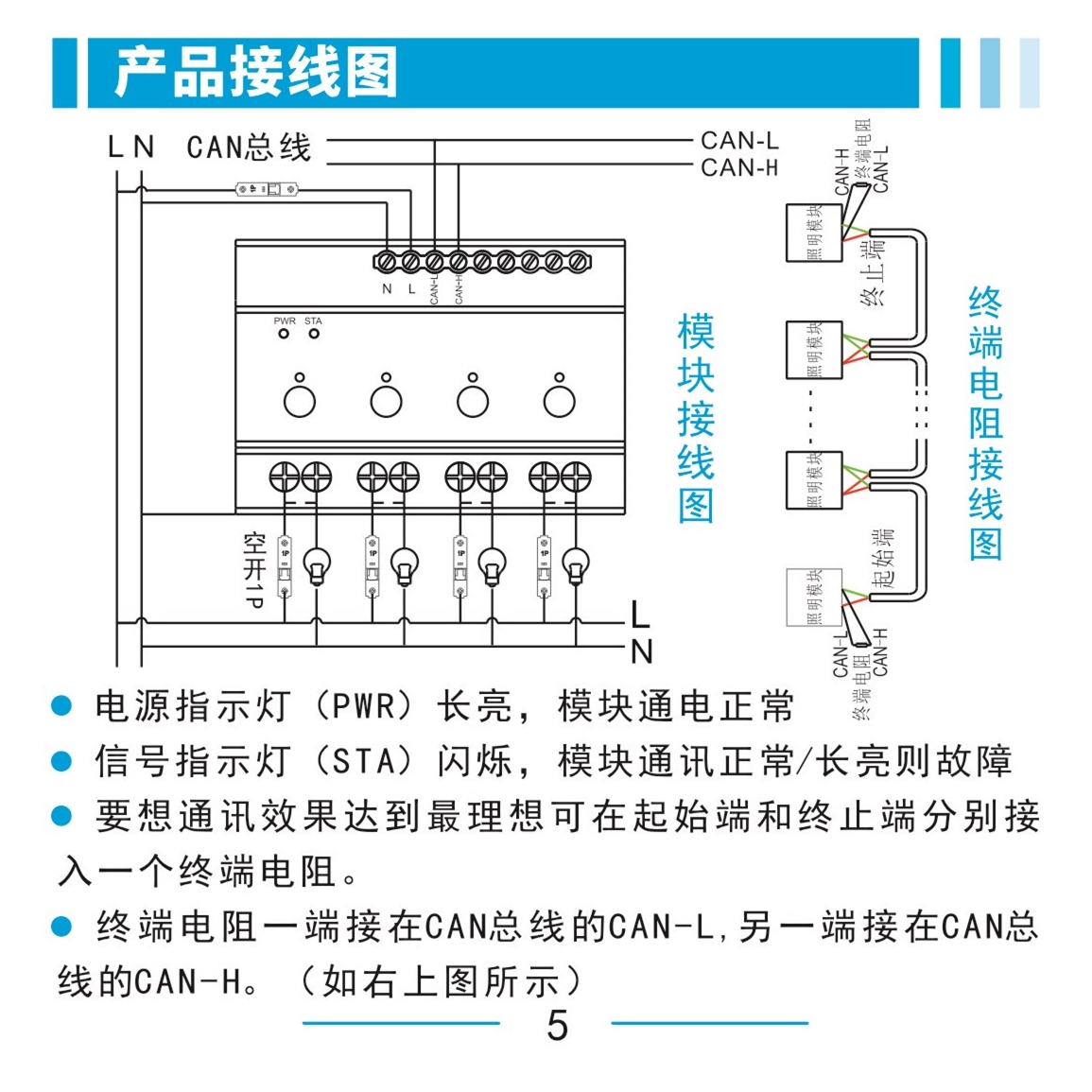

弱電端的接線：如下圖。每個智能繼電器模塊上面都有總線端子，一般來說，其弱電端的接線都是按照“總線式”接線，也就是我們俗稱的：手拉手方式。總線方式一般采用兩芯的，或者四芯的。其中有兩根是模塊弱電供電，另外兩根是
模塊的信號線（兩芯的是即供弱電，同時也供信號）。

強電端的接線：強電的接線比較簡單，一般是兩個端口為一組，遵從“左進右出，從上而下”的原則，一端接模塊的入線，一端接模塊的出線（即到照明燈具的線材）

繼電器模塊接線注意事項：

1、圖紙中設計的圖紙只是設計了一個概念，需要廠家根據圖紙以及公司產品的特性深化設計；
2、智能繼電器模塊僅僅是智能照明控制系統組成的最基本的驅動單元，需要配合其余的輔助系統模塊來實現整個系統的運行。
3、注意一條總線上的智能繼電器模塊的數量不要超過一定的數量，一般來說，理論上都是64個總線單元。
4、注意電源模塊的負載情況，即所帶智能繼電器模塊的數量；
5、注意智能繼電器模塊的負載情況，超過額定負載時可以使用交流

有不明處或更多反饋歡迎聯系。

最常見問題一、智能照明控制模塊不工作

     智能照明控制模塊在啟動中發生啟動艱難，乃至啟動不上。 在使用繼電器模塊過程中很有可能會發生開關驅動器模塊輸入直流電壓一切正常，輸出端便是沒有一切輸出，模塊也無毀壞，可能原因：

1.外接電容器過大；能夠根據調節輸出端電容器及其負載或調節鍵入端輸出功率改進，外接電容器過大，在智能照明繼電器模塊 啟動時向其電池充電長時間，無法啟動，必須挑選適合的溶性負載；

2.溶性負載過大；溶性負載過大時需可先串連一個適合的電感器；

3.負載電流量過大；輸出負載太重是會導致啟動時間增加，挑選適合負載以防繼電器吸死；或加接觸器即可，此情形非常常見。

4.鍵入電源額定功率不足，換用輸出功率更高的鍵入開關電源。

常見問題二、控制模塊發熱

    較啟動問題來講，更為嚴重的應用異常現象是智能照明控制模塊在應用的情況下發熱很嚴重。
    發生這類狀況的直接原因是因為模塊在工作電壓變換全過程中有動能耗損，造成能源造成繼電器控制模塊發熱，減少開關電源的變換高效率。這會危害模塊正常工作，而且很有可能會危害周邊別的元器件的特性，這類狀況必須立刻清查。下列情況會導致模塊發熱較比較嚴重

1.應用的是線形消防電源模塊；

2.負載過電流；

3.負載很?。贺撦d輸出功率低于電源模塊功率的10%，都是會有可能會造成 控制模塊發熱（高效率太低）；

4.工作溫度過高或排熱欠佳。
